Bienvenue dans la Communauté Altior !
Parce que vous cherchez à mieux comprendre les enjeux et leurs impacts de la connexion entre votre SmartBOM et Altior, que vous souhaitez en savoir plus sur le transfert de vos références articles, que vous vous posez des questions sur comment bien gérer vos matières premières (surtout de profilés) pour vos ensembles mécano-soudés, que vous vous demandez à quel moment vous devez anticiper les codifications de vos produits dans Altior... nous répondons ici à toutes vos questions et nous vous donnons tous nos conseils pour une gestion au top, au quotidien.
Cliquez sur le titre de la section qui vous intéresse pour y accéder directement :
Les pièces transmises par SmartBOM
À ce jour, il existe 3 types de pièces remontées de SmartBOM, jusqu'à Altior : les pièces dessinées par le bureau d'études, les pièces issues de bibliothèques, les profilés composant un mécano-soudé.
En fonction de ces pièces, certaines règles sont à respecter, pour vous assurer une liaison fluide et optimale.
D'ailleurs, SmartBom est décrit comme :
“SmartBom permet de créer une nomenclature à partir d'un assemblage ou d'un dossier et d'utiliser les propriétés en tant que filtre d'extraction, choisir le niveau d'extraction des sous ensembles, de concaténer plusieurs propriétés dans une colonne.“
— Visiativ myCADtools, SmartBOM : "Extraction d'une nomenclature avec ou sans SOLIDWORKS à partir d'un document ou d'un dossier"
En partant de ce postulat, il est essentiel de bien appréhender son fonctionnement pour en faire un allié puissant de votre ERP, et de vos tunnels de production.
Les pièces dessinées
Toute pièce dessinée a systématiquement un code article ("Part Number") et une désignation, dans SmartBOM.
Ce "Part Number" prend la forme d'une Référence produit, telle que vous la connaissez dans Altior (pour en savoir plus, sur la configuration des compteurs de pièces, suivez ce lien). Il convient donc que cette valeur soit unique.
En effet, si au sein de 2 projets différents on retrouve 2 pièces portant une même référence, Altior ne fera pas la distinction entre ces pièces. Et pour tout nouvel import il écrasera les données du produit déjà connu (Désignation, Poids, etc...) pour les remplacer par les nouvelles fraîchement importées.
Les pièces de bibliothèque
Notez également qu'une pièce issue d'une bibliothèque achetée et/ou téléchargée s'accompagne toujours d'une référence, et que vous devez, comme précédemment avec les pièces dessinées, bien vous assurez que ce code est unique.
Et de fait, si ces produits sont créés manuellement en amont dans Altior, ils devront porter la même référence que dans la bibliothèque Solidworks.
Note : à nouveau nous insistons très fortement sur la qualité unique que doit porter une référence (suite de caractères alphanumériques) au moment de son import dans l'ERP. Si vous veniez à importer un produit et que celui-ci venait à écraser des données, nous ne serons pas en mesure de rétablir les informations perdues.
De fait, pour éviter tout quiproquo, nous vous invitons à toujours repasser dans la recherche Altior la référence à importer avant toute manipulation de votre part.
Les profilés
Dans ce dernier cas de figure, le référencement est plus complexe. Lors d'une conception d'un mécano-soudé, une esquisse 2D est dessinée et sur les arêtes sont appliqués des profilés issus d'une bibliothèque. À ce moment-là alors, ces profilés ne portent que la forme et les dimensions de la section.
Aussi vous devez faire en sorte que la référence produit combine bien ces dernières et les caractéristiques du matériau utilisé, maintenant de cette manière un niveau de traçabilité précis des composants et une cohérence optimale entre le SmartBOM et votre ERP.

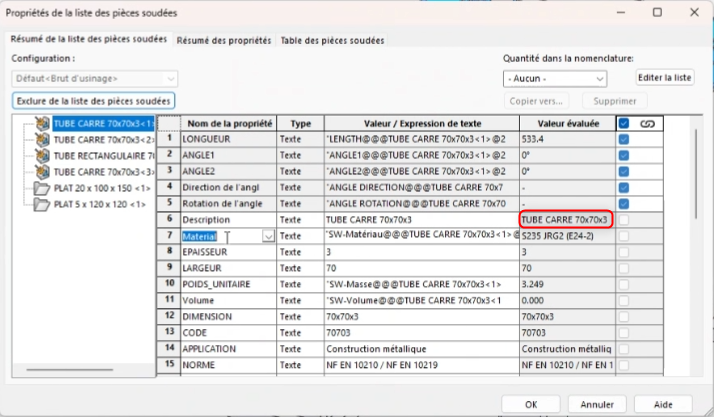

Exemple : un "tube carré 70 x 70 x 3".

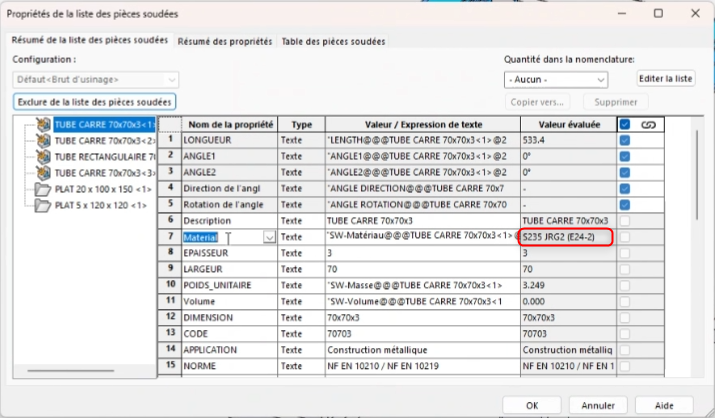

En parallèle, la pièce issue de ce profilé devra également porter le matériau (S235 JRG2 (E24-2)).
Le produit qui remontera sera en réalité le débit, et la référence sera en réalité la référence de la matière par la concaténation des 2 informations ci-dessus (dans notre exemple : TUBE CARRE 70x70x3 S235 JRG2 (E24-2)).
Construction de la nomenclature
Au moment de transformer votre espace de travail SmartBOM, les ensembles, les pièces dessinées et les pièces de bibliothèque remontent selon une arborescence conforme à la configuration saisie dans l'outil, et sa gestion à l'unité.
De leur côté, les produits constituant votre mécano soudé remontent un niveau plus haut que la conception, et ne donnent de fait pas lieu à un produit à part entière.
Exemple 1 : un ensemble "Cadre 800x800", composé de 4 débits issus de coupes d'un tube carré de section 70 x 70 x 3 en acier S235 JRG2 (E24-2). Les débits ne sont pas considérés comme des pièces à part entière. Nous nous retrouverons donc avec un produit fini (le "Cadre") composé en nomenclature de 4 débits de "Tube carré 70x70x3 S235 JRG2 (E24-2)" de longueur 800mm.
|

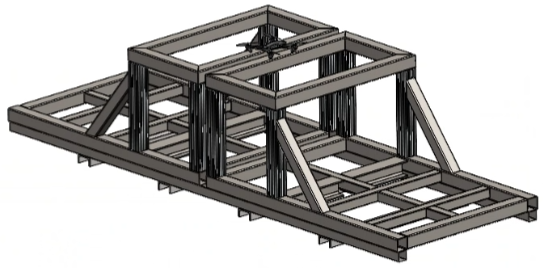

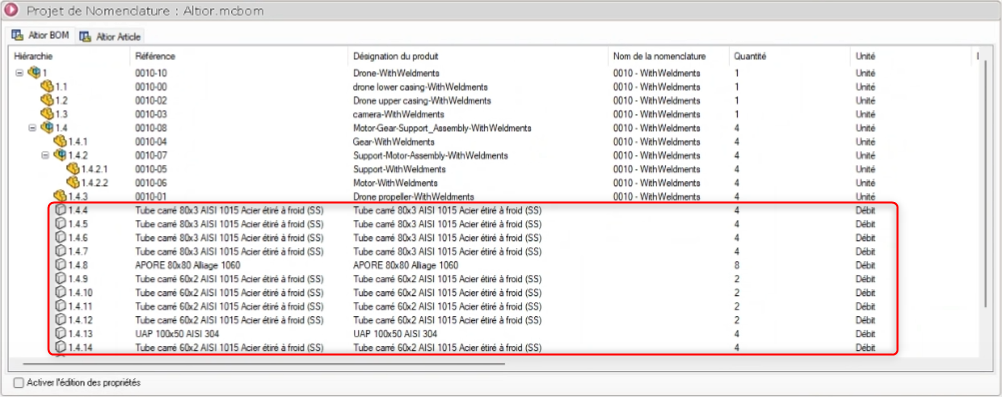

Exemple 2 : voici un ensemble mécano-soudé servant de support à un drone.
|
Et voilà vous savez tout sur l'interface SmartBOM et ses liaisons avec Altior. Consultez nos autres articles Altior Community pour en apprendre plus sur toutes nos fonctionnalités.
